3D трекинговая система ScanTech TrackProbe

ScanTech TrackProbe – это инновационное решение для высокоточного измерения с использованием контактного метода. Данная 3D система, сочетающая в себе оптическое отслеживание и ручной щуп, гарантирует надежность, мобильность и предельную точность при контактных измерениях.

Точность системы достигает 0.030 мм, обеспечивая широкий диапазон измерительной области до 18 м³. Даже при максимальном диапазоне, объемная точность сохраняется на уровне 0.098 мм. Высокая надежность компонентов позволяет использовать систему в широком температурном диапазоне: от -10 до +45°C.

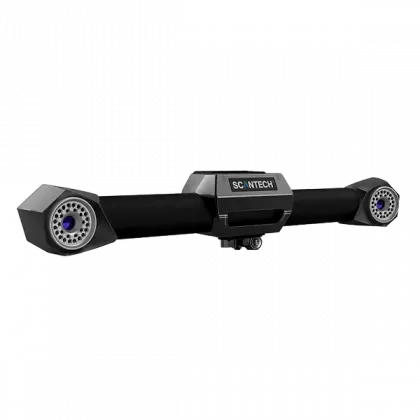

Система состоит из трекера, оснащенного двумя встроенными камерами. Этот компонент необходим для определения положения и ориентации щупа, оснащенного контрольными маркерами, в пространстве. Оптические рефлекторы обеспечивают преобразование полученных данных в пространственные координаты.

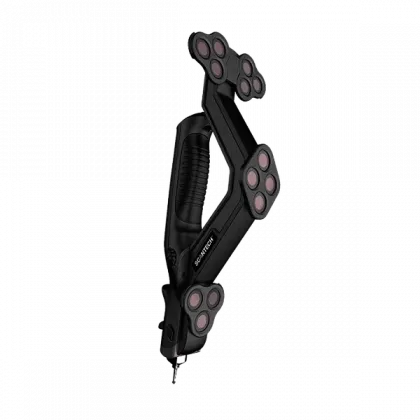

Трекер можно установить на штатив, стойку или настенный кронштейн. Беспроводной щуп, выполненный из углеродного волокна и обладающий эргономичным дизайном, является вторым ключевым элементом системы. Щуп обеспечивает повторяемость на уровне 0.030 мм, что позволяет с высокой точностью измерять даже самые сложные элементы, такие как канавки, отверстия или зазоры. Конструкция щупа позволяет проводить измерения в углублениях до 600 мм и более. Предусмотрена возможность быстрой замены щупа, а также обновления его прошивки.

Управление системой ScanTech TrackProbe осуществляется посредством специализированного ПО TViewer. Данный программный пакет обеспечивает взаимодействие всех компонентов системы, проведение сканирования, сохранение и экспорт результатов измерений, а также их всестороннюю обработку.

В целом, система превосходит шарнирные координатно-измерительные машины по доступности, точности, надежности, устойчивости к износу и мобильности.
